应答器系统车载设备(BTM)
产品介绍:

产品简介:

Ø  产品主要功能:

应答器车载设备主机(Y·BTM)是列控车载控制系统的重要组成部分,通过车载天线向下发送27MHz能量信号激活地面应答器,接收和处理应答器向车载天线返回的4.23MHz上行链路信号,得到应答器报文数据,并将数据传输给列控车载设备。

Ø  产品主要特点:

1.采用双通道冗余结构,提高设备的可用性;

2.采用了上行链路优化的解调技术和数据实时解码,提升产品的抗干扰能力;

3.采用DSP+FPGA异构的“二取二”容错安全结构,保证信息解码与传输过程的安全;

4.采用多级报文缓冲,保障高速通过应答器组时的报文完整性;

5.可支持RS-422、CAN、ProfiBUS等多种通信接口和通信协议。

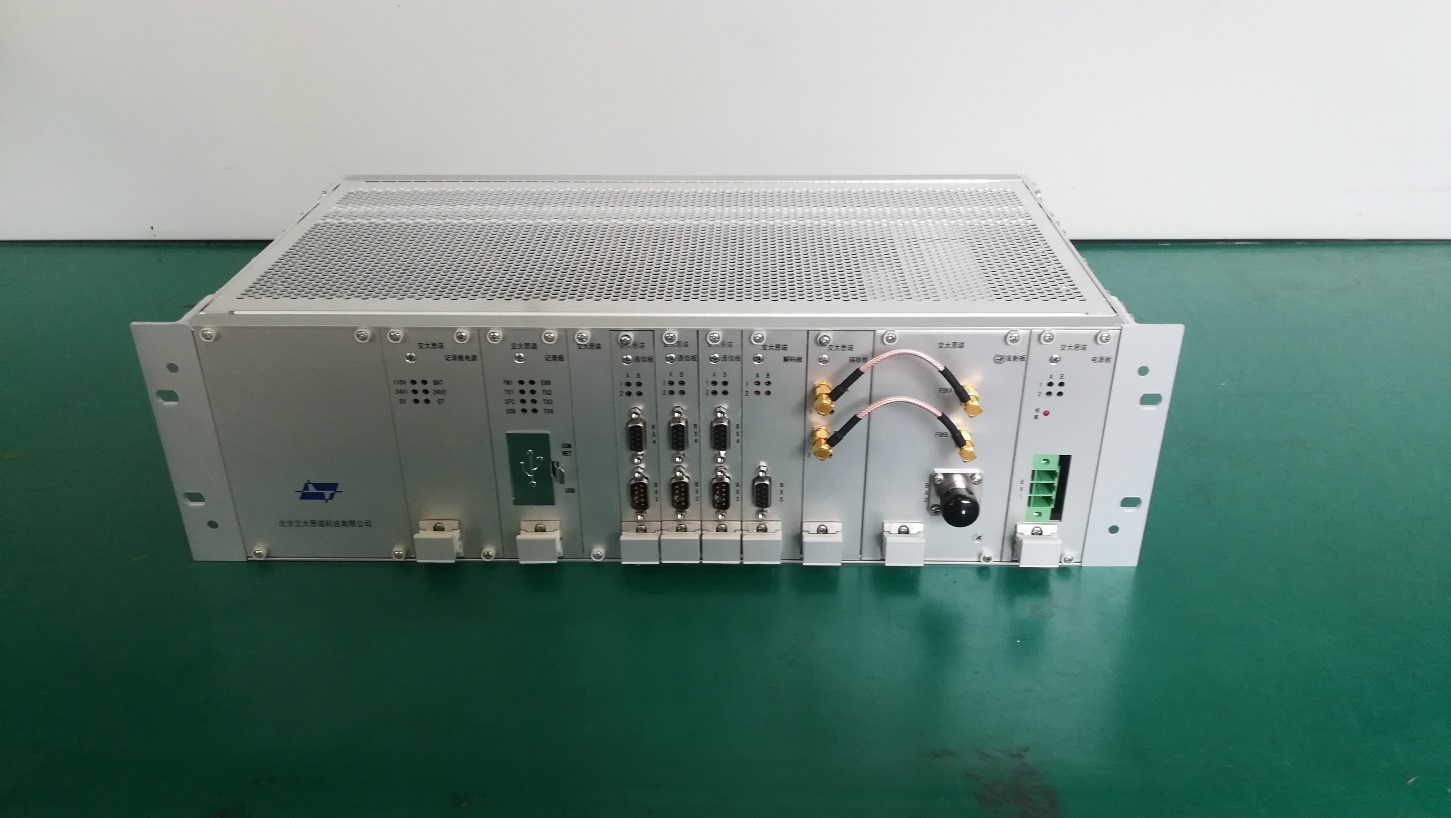

Ø  产品外型尺寸:BTM主机使用19英寸标准插箱。插箱宽度为482.5mm(84TE),高度为130mm(3HE),深度为250mm。插箱外形尺寸及安装符合IEC60297-3标准。重量约10kg。

产品安装方式:应答器车载设备主机(Y·BTM)插箱安装于ATP机柜中,在前面板上用螺丝固定。
